葉片出口直徑是影響高壓離心風機性能的一個關鍵參數。原型機的葉片后緣與葉輪出口圓周之間留有一段約10mm的空隙，將原型葉輪的葉片沿其尾部切線延長至與葉輪出口圓周相交處，通過加長葉片的方法間接增大葉片出口直徑，獲得改進葉輪。葉片加長前、后的三維結構如圖7所示。這種改進方案能夠在保持原型機各結構參數不變的前提下，通過焊接工藝增加原型葉輪的葉片出口直徑，是一種簡單、經濟、切實可行的改進方案。

對葉片出口直徑增大后的改進風機進行整機數值計算，高壓風機進口流速及流量控制與1.4節相同。將所得計算結果與原型機進行比較，以研究葉片出口直徑對原型機氣動性能的影響。

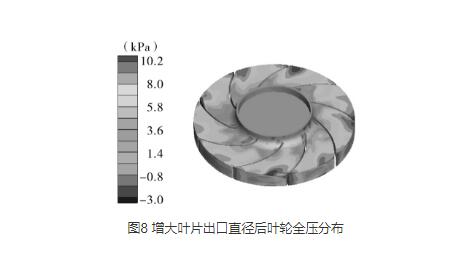

高壓離心風機在進口流速為15m/s（進口流量2857m3/h）工況時改進葉輪的全壓分布如圖8所示，2種葉輪的葉片前緣吸力面一側都存在低壓區，但增大葉片出口直徑后的葉輪低壓區的面積相對小一些。改進葉輪的整體全壓遠高于原型葉輪，尤其在葉輪前后蓋板與葉片后緣相交區域的氣體全壓較原型葉輪有很大的提升，這主要是由于葉片出口直徑的增大導致葉片出口圓周速度增加，使得葉輪做功能力增大。原型葉輪的葉片后緣與葉輪出口圓周之間存在的空隙使得相鄰葉片間流道的氣體在此處互相干擾，造成流動損失，流量越大，氣體相互作用越強，流動損失越多。改進葉輪優化了這一結構缺陷，使得各個葉片間流道內的氣體能夠互不影響地直接進入蝸殼流道。此外，增大葉片出口直徑的同時也改變了葉片后緣的幾何形狀，將其由半圓形改為斜線形，使其更有利于氣體的流動，改善了葉輪出口附近氣體流動狀況，葉輪的有效做功面積增大，利于風機全壓和效率的提升。

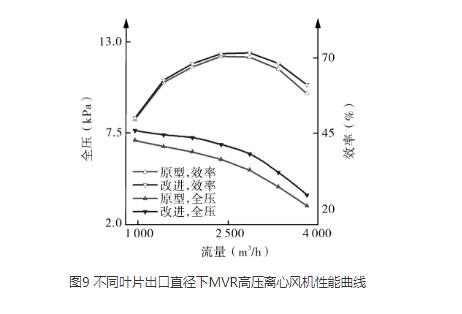

圖9中不同葉片出口直徑的風機性能曲線。從圖中可以看出，與原型機相比，葉片出口直徑增大后的風機全壓在全流量工況都獲得了明顯提升，且其全壓性能曲線在中小流量工況時相對平滑一些，這意味著因高壓離心風機進口流量增大而引起的全壓降低的幅度有所減小，更利于離心風機在中小流量工況下的應用。此外，與全壓性能曲線相比，可以發現，其他條件相同的前提下，增大葉片出口直徑對風機全壓的提升效果要優于增加葉片數對風機全壓的提升效果，這說明相較于增加葉片數，增大葉片出口直徑更有利于葉輪做功能力的提升。

從流量-效率曲線還可以看出，相對于原型機，高壓離心風機的高效率工況范圍由2200～2900m3/h擴大為2200～3000m3/h，即高壓風機能以較高效率運行的工況范圍變大。在中小流量工況，葉片出口直徑增大后的風機全壓效率與原型機基本一致，隨著流量的增加，改進高壓風機的全壓效率明顯高于原型機，高達3%。
